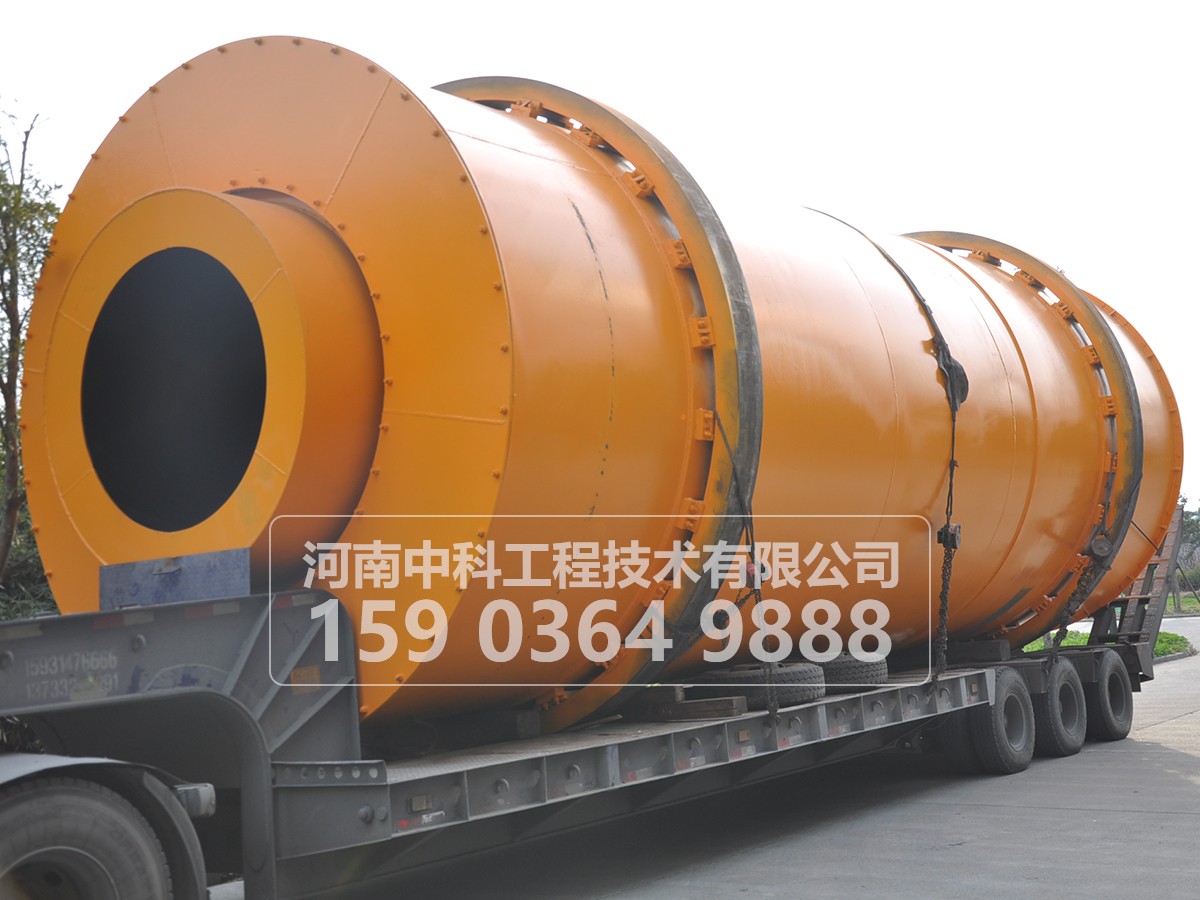

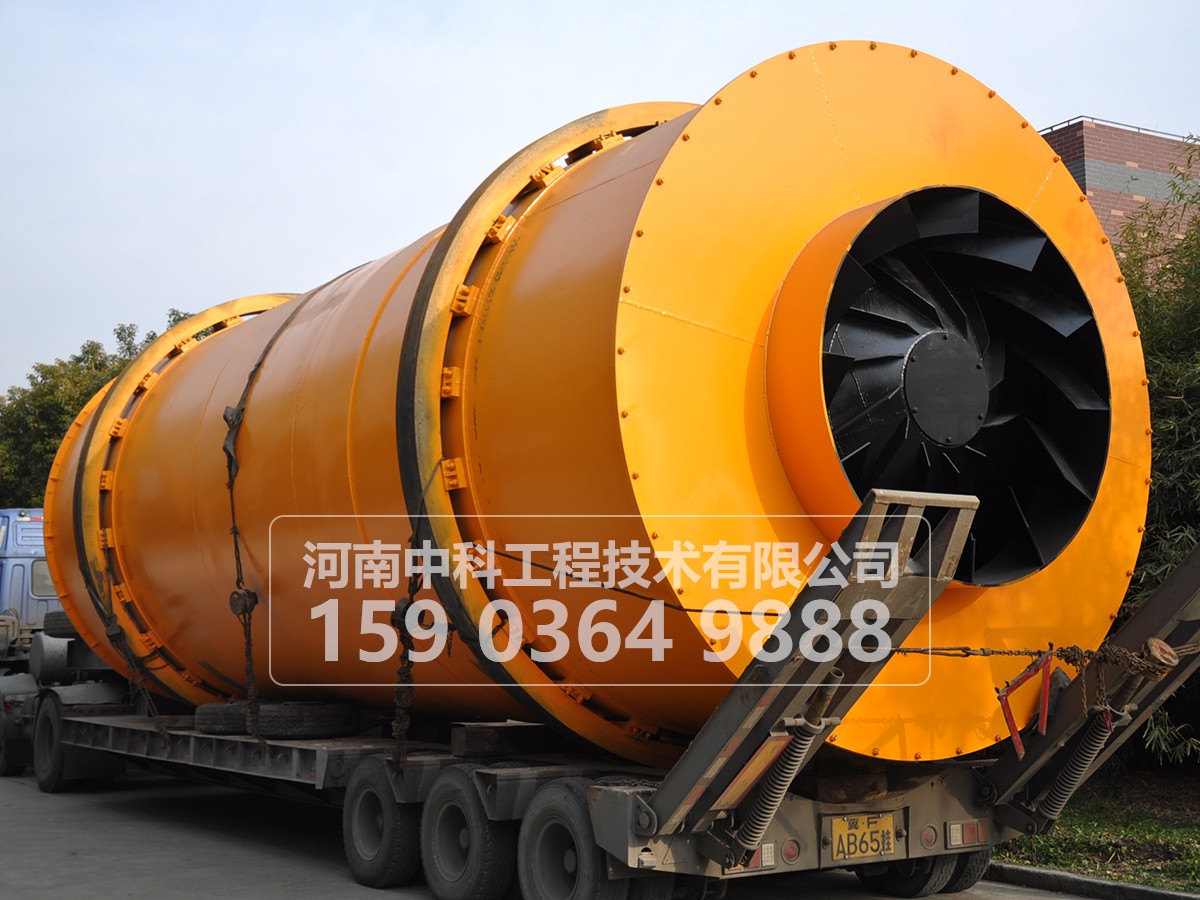

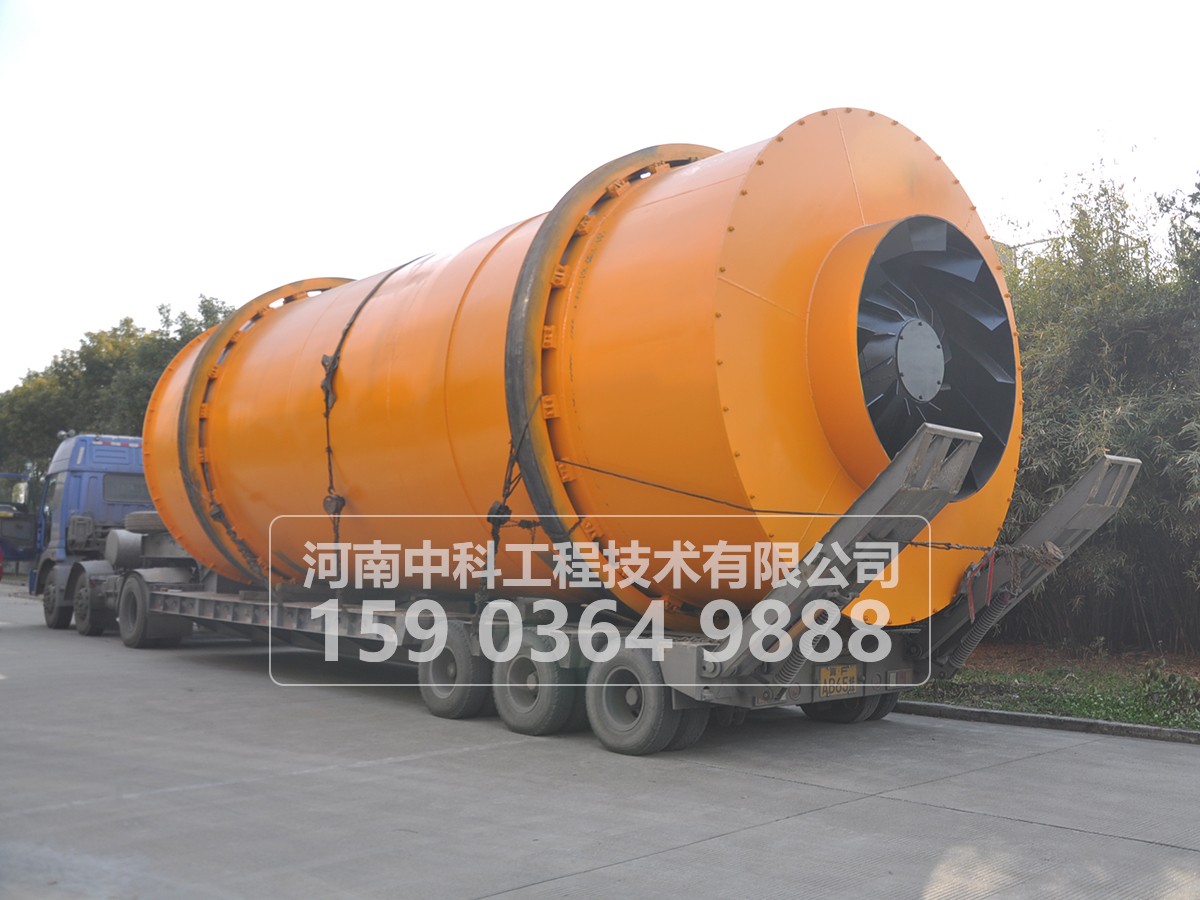

砂子烘干机

产品详情

      砂子烘干机在单筒烘干机内部结构基础上进行了改进，增添了湿料入机前予烘干，湿料的烘干时间 也比之前的单筒有所延长。加上砂子烘干机的密封、保温以及合理的配套措施，砂子烘干机的生产能力比单筒的烘干机提高50%-80%，单位容积蒸发强度可达120-180kg/m3，仅耗标准煤6-8kg/t。砂子烘干机技术先进、运行参数合理，操作起来简单。

砂子烘干机产品优势

     1、设备所需投资是国外进口产品的1/6。

     2、物料终水份确保0.5%以下，是干混砂浆及矿渣粉生产线产品。

     3、筒体自我保温热效率高达70%以上（传统单筒烘干机热效率仅为35%），提高热效率35%。

     4、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。

     5、比单筒烘干机减少占地50%左右，土建投资降低50%左右，电耗降低60%。

     6、可根据用户要求轻松调控所要的终水份指标。

     7、出气温度低，除尘设备使用时间长。

     8、无需大小齿轮传动，采用托轮传动。

砂子烘干机工作原理

       物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。

砂子烘干机技术参数

规格型号		φ2.0×6m	φ2.5×6.5m	φ2.7×7m	φ3×7m	φ3.2×7m	φ3.6×8m	φ4.2×8.5m
外筒直径 (m)		2.0	2.5	2.7	3	3.2	3.6	4.2
外筒长度 (m)		6	6.5	7	7	7	8	8.5
筒体容积 (m3)		18.84	31.89	40.5	49.46	56.26	81.38	118
筒体转速 (rpm)		3-10	3-10	3-10	3-10	3-10	3-10	3-10
物料停留时间 (min)		12-30	12-30	12-30	12-30	12-30	12-30	12-30
物料初水份 (%)		6-25	6-25	6-25	6-25	6-25	6-25	6-25
物料终水份 (%)		≤1	≤1	≤1	≤1	≤1	≤1	≤1
zui高进气温度 (℃)		750-900℃	750-900℃	750-900℃	750-900℃	750-900℃	750-900℃	750-900℃
生产能力 (T/H)	矿渣	20-25	25-30	30-35	35-10	40-45	50-65	70-85
	粉煤灰	10-17	17-21	20-25	23-27	25-30	30-45	45-63
	黄沙	20-27	25-40	27-45	30-45	35-50	55-75	75-99
电动机型号		Yr160m-4	Yr132m-4E	Yr160m-4	Yr160m-4	Yr132m-5E	Yr160m-4E	Yr160m-4E
电动机功率 (kw)		7.5×2	11×2	7.5×4	7.5×4	11×4	15×4	18.5×4
减速机型号		XWD-6	XWD-6	XWD-6	XWD-6	XWD-6	XWD-8	XWD-8
减速机速比 (I)		17-29	17-29	17-29	17-29	17-29	17-29	17-29
设备重量 (T)		25	32	35	38	43	57	77
