颚式破碎机的结构比较简单，主要由机架、工作机构、传动机构、调节装置、保险装置和润滑系统等部分组成。

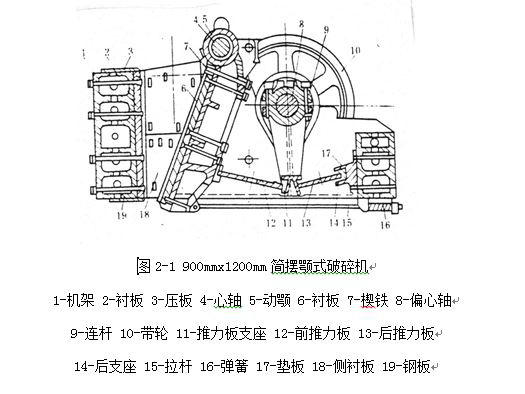

图2-1所示为900mm×1200mm简摆型颚式破碎机的结构简图。

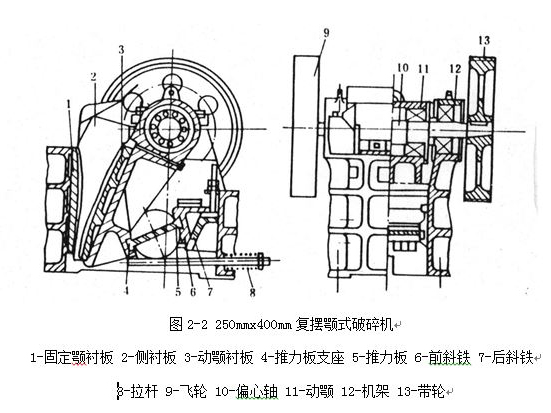

图2-2所示为250mm×400mm复摆颚式破碎机结构简图
复摆颚式破碎机与简摆颚式破碎机相比，其优点是结构更简单、紧凑；动颚及机架的轴承采用滚动，轴承摩擦小，此外动颚上部水平行程大，可以满跳矿石破碎时所需的压缩量，部垂直行程大，使破碎板磨损加快，而且加重了产品的过粉碎现象，使非生产能耗增加。在大型即1200mm×1500mm上进料口的颚式破碎机中，采用复摆结构的还比较少。
